機能:
用途:
– クリティカルリスニング向けヘッドホンアンプ
– プリアンプ/モニタースピーカーコントローラ

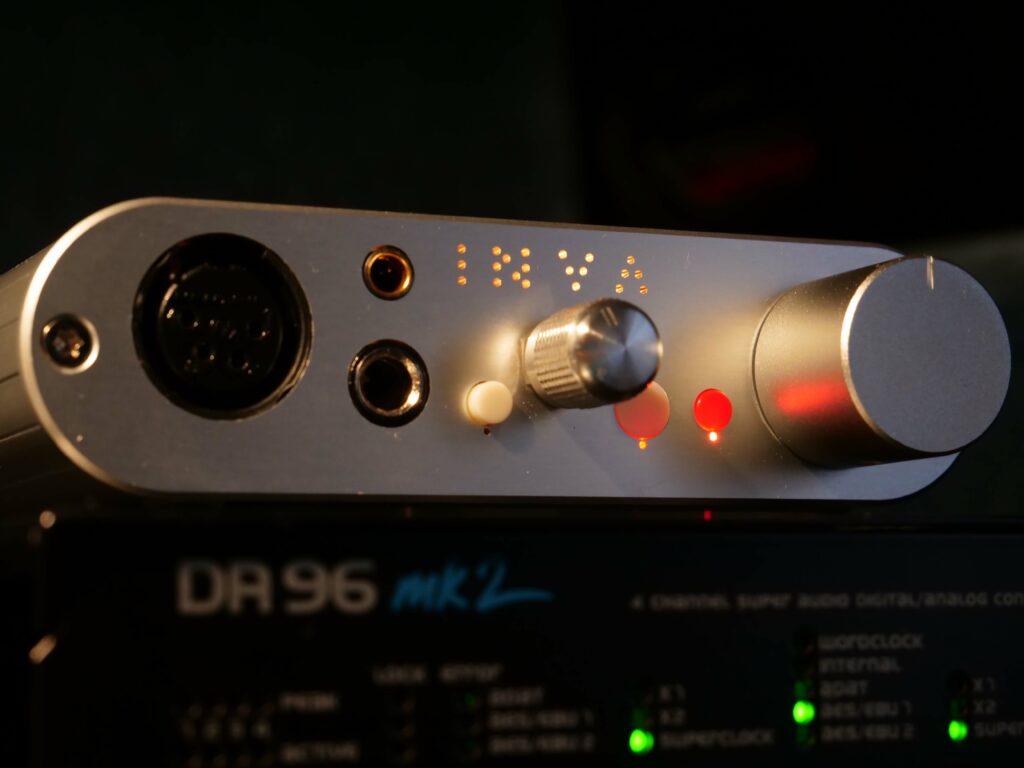

前面操作スイッチ:
– ディマースイッチとディマーボリューム
– ミュート
– モノラル
後面操作スイッチ:
– 位相反転
底面操作スイッチ:
– ステップゲイン(-18 – +12dB)とトリム(-3/+1dB)
– 特性補正フィルター
その他機能:
– アンバランス出力時でもレベルは変動しない
– アンバランス出力端子も99%バランス動作(オプション予定)
– USB-C 電源入力(オプション予定)
– スタジオコミュニケーションのオプション(トークバック、ランプ等)
安全対策:
– 過不足電圧・過電流シャットダウン
– 過熱シャットダウン
– 1A 物理ヒューズ

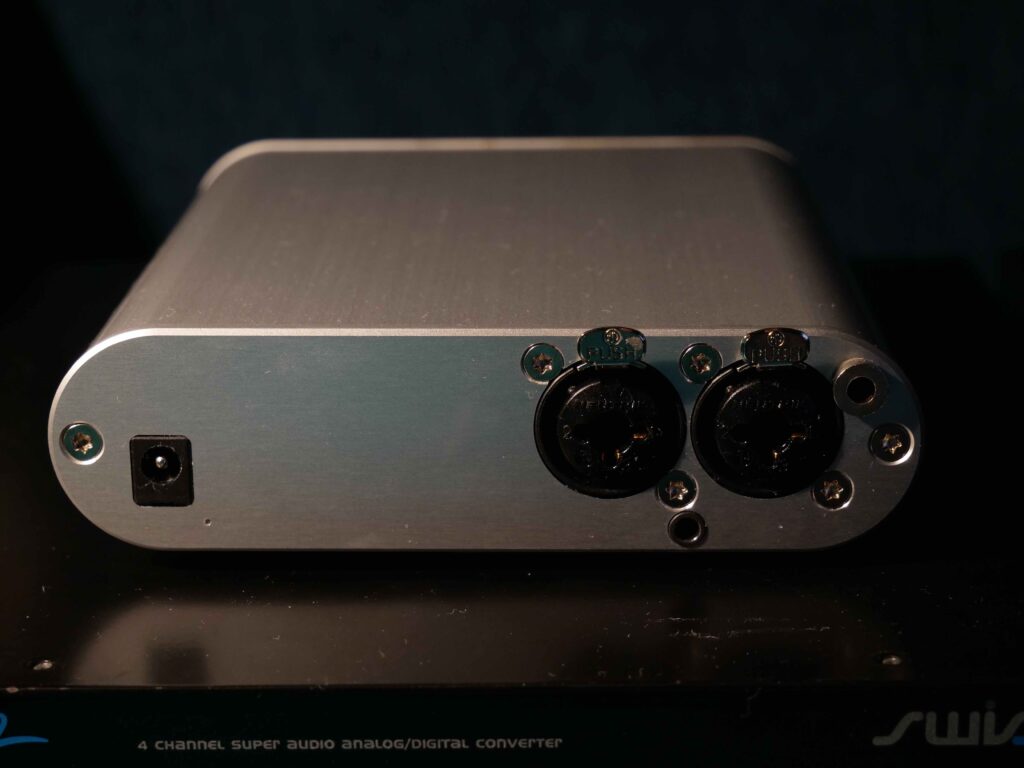

入力:
アナログバランス入力
– XLRメス / TRSフォーンジャック入力 2ch (コンボジャックによる排他利用)
– ø3.5mm(1/8″) TRRRSジャック。ステレオミニプラグにも適合する入力/スルー出力。(5/4/3極バランス・アンバランス兼用結線)
入力レベルは出力がクリップするまでは制限なし
入力インピーダンス: 5.5kΩ ±30%
出力:
バランス出力
– 4ピンXLR メスコネクタ (1-4: L+, L-, R+, R-)
– ø4.4mm 5極ジャック(ペンタコン)
最大出力: +17dBu (4.5Vrms / 7Vp-p)
全高調波歪率: >0.0025%
出力インピーダンス: Zo = 5Ω; Zout = 50mΩ typ
アンバランス出力
– ø6.3mm(1/4″) ステレオフォーンジャック
最大出力: +11dBu (2.3Vrms / 3.5Vp-p)
出力インピーダンス: Zo = 2.5Ω; Zout = 25mΩ typ
電源:
– ø2.1mm DCバレルジャック 24V 0.4A
– USB-C 5V <2A, PD 9 -20V 9W (オプション予定)
特性補正:
– 中高域の位相操作用イコライザ 0/+3dB@30k, 50k, 100kHz
– 低域イコライザ 0/+2dB@30, 40, 80Hz
– ゲイントリム ±2.5dB
